Beschreibung

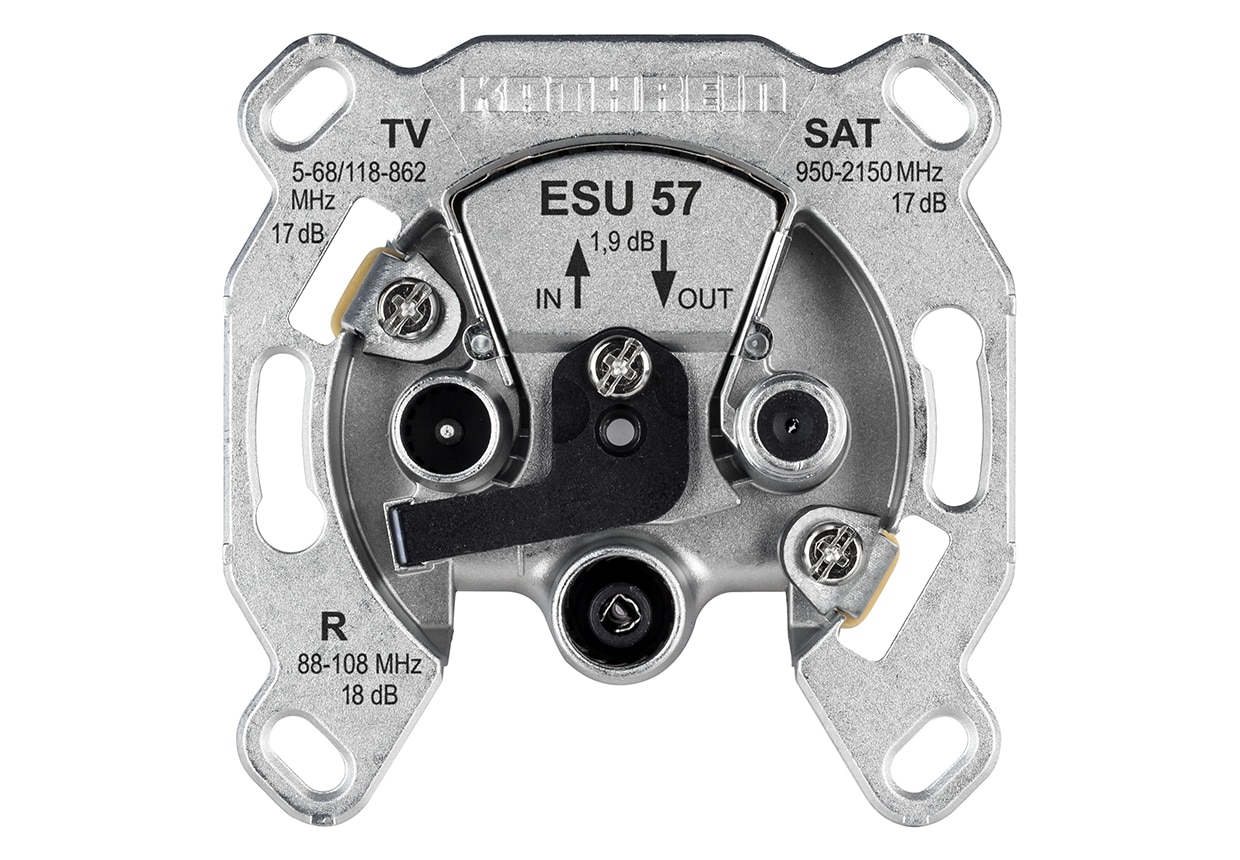

Durchschleifdose Einkabelsystem – 3fach – 5-68/118-862 u. 950-2150 MHz – DC-Durchl. üb. SAT – Anschlussdämpfung: TV/SAT 17 dB;
- Für Einkabel-Systeme nach EN 50494 oder EN 50607
- Rückwegtauglich für Anlagen mit Kabelanschluss (CATV-Modem) oder in Anlagen mit „IP-über-Koax“, z. B. mit KLAN-Modem (EXI 01)
- Überwachung der DiSEqC™-Signalisierung durch Mikrocontroller
- Zukunftssicher durch Möglichkeit, mit dem Programmer SWP 50 weitere Funktionen zu erlernen
- Grundfunktionen im Auslieferungsstand:
- Auslieferungszustand entspricht den Antennendosen ESU 3x (keine Programmierung notwendig!)
- Abschaltung des angeschlossenen Receivers, wenn dieser nicht den Einkabel-DiSEqC™-Befehlssatz gemäß EN 50494 oder EN 50607 verwendet (Abschaltung der Spannung vom Sat-Anschluss zum Eingang bei +18 V nach ca. 400 ms)
- Konfiguriert für Einkabelsysteme
- Alle User-Bänder (UB1 … UB32) sind freigeschaltet
- LED-Anzeige ausgeschaltet
- Konfigurierbare Funktionen mit Programmer SWP 50:
- Sperren einzelner User-Bänder
- Betrieb im Legacy-Modus (keine Abschaltung bei 18 V-Dauersignal für Standard-Multischaltersystem)
- Betrieb im Disconnect-Modus (Fixed-Mode-Einkabelsysteme)
- LED konfigurierbar zur Anzeige von Fehlermeldungen
- Möglichkeit der Funktionserweiterung
- Überlastschutz durch elektronische Sicherung und Entkopplungsdioden
- Anschlüsse: TV – IEC (St) | Radio – IEC (Bu) | Sat-ZF – F (Bu)
- Erfüllen EN 60728-11 und EN 50083-2
- Stabiles Druckgussgehäuse
- Mit Schraub- und Krallenbefestigung, passend für Unterputz-Gerätedosen Ø 55-65 mm
- Mit fast allen Installationsprogrammen kombinierbar
- Richtkopplerdose 17 dB, 3-fach, für Durchschleifsysteme in Einkabel-Anlagen nach EN 50494 und EN 50607
- Mit Gleichspannungs-Durchlass über SAT-Anschluss zur Stammleitung (max. 24 V/400 mA, 22 kHz- und DiSEqC™-Signal)
- Als Abschlusswiderstand ist ERA 14 (BN 272899) zu verwenden.
